Сатуратор автоматический марки САМ. (1 колонна, без деаэрации)
Артикул: Арт. 101

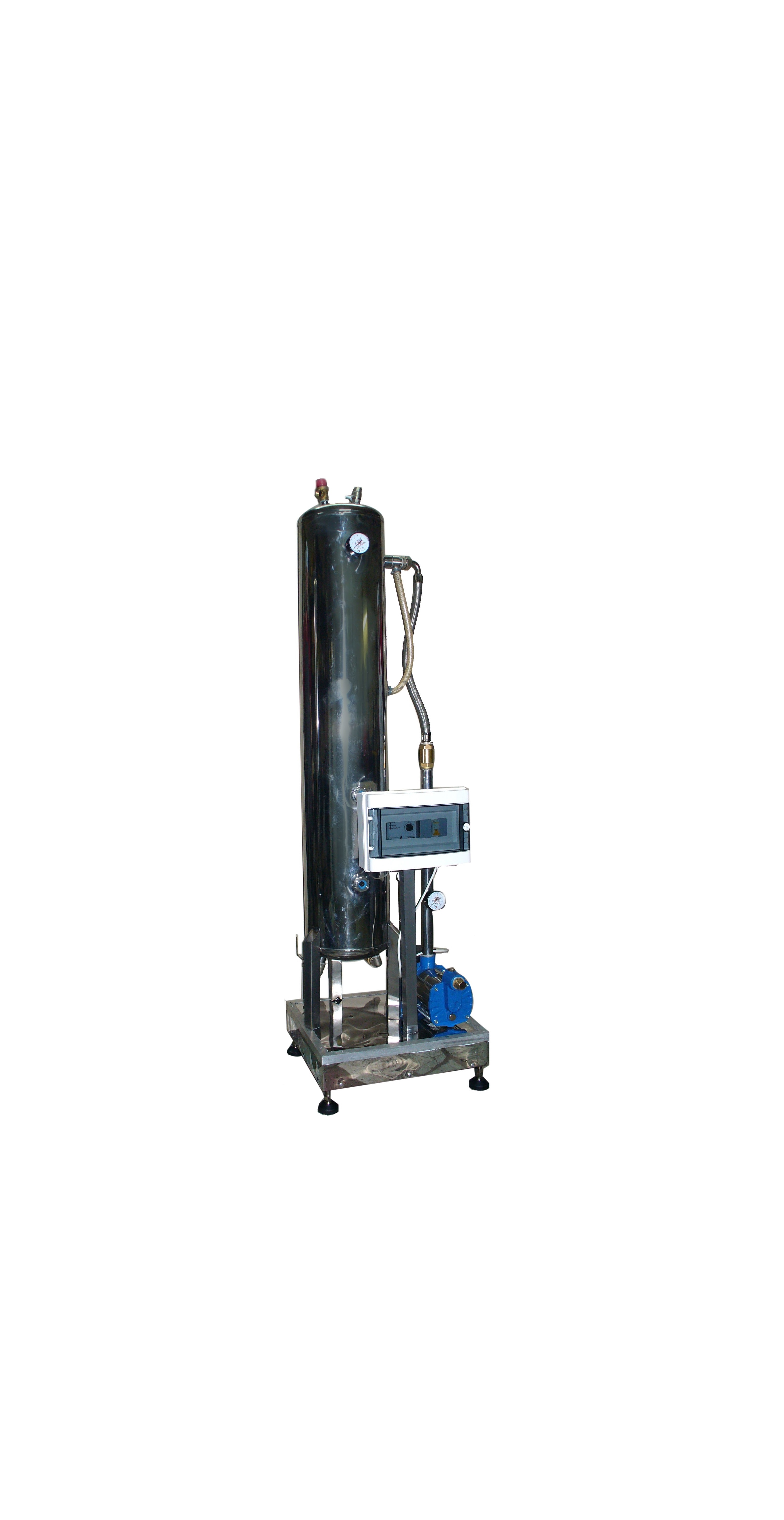

Сатуратор автоматический марки САМ
(1 колонна, без деаэрации)
Таблица технических характеристик и подсоединительных размеров.
|
Наименование (модель) Производительность |
Габариты (мм). (длина/ширина/высота). |
Масса (кг). |
Установленная потребляемая мощность (кВт). |
Вход/выход продукта . Внутр. резьба |
Напряжение питания (В). |
|
САМ-1600 Арт. 101 |
500/450/1800 |
80 |
1,5 |
Вход- 1″ Выход – 1 ″ |
220 |
|
САМ-2500 Арт. 102 |
500/600/1900 |
100 |
2,2 |
Вход- 1¼ ″ Выход – 1 ″ |
380 |
|
САМ-5000 Арт. 103 |
900/600/1900 |
130 |
3 |
Вход- 1″ Выход – 1 ½ ″ |
380 |
Общие технические характеристики для всех моделей
|
ПодсоединениеСО2 (мм). Шту- цер под шланг конический (нар. диаметр). |
12 |
|
Давление напитка на входе, МПа |
не менее 0,2 |
|
Газация напитка |
от 0,3 до 0,8 |
|
Давление CO2, МПа |
от 0,2 до 0,4 |
|
Давление напитка в напорной магистрали на струйную насадку, Ат |
от 6 до 11 |
Комплектация:
Напорный насос нерж. сталь (Италия).
Струйный эжектор собственного производства из нерж. стали.
Материал колонн – зеркальная нерж. сталь AISI 304(хим.полировка) .
Кондуктометрические датчики уровня (Россия).
Сварочные швы выполнены в среде аргона.
Управление ОВЕН на основе контроллера САУ (Россия).
Манометры без разделителей импортного производства.
Для визуального контроля уровней на колоннах установлены гаечные диоптры типа иллюминатор.
Запорная арматура - латунь с покрытием.
Рама изготовлена из профильной трубы 40´40´2 СТ3 окрашенная, обшита зеркальным нерж. листом (Италия).
Колонна насыщения оснащена предохранительным клапаном 6 Ат ¾ " (Италия).
|
Таблица габаритных размеров колонн |
|||||
|
Производительность |
До 2000л |
До 3000л |
До 7000л |
До 10000 |
До 15000 |
|
Диаметр колонны |
От Ф250 |
От Ф 300 |
От Ф 350 |
От Ф350 |
От Ф 400 |
|
Высота обечайки |
От H 1250 |
От H 1250 |
От H 1250 |
От H 1500 |
От H 1500 |

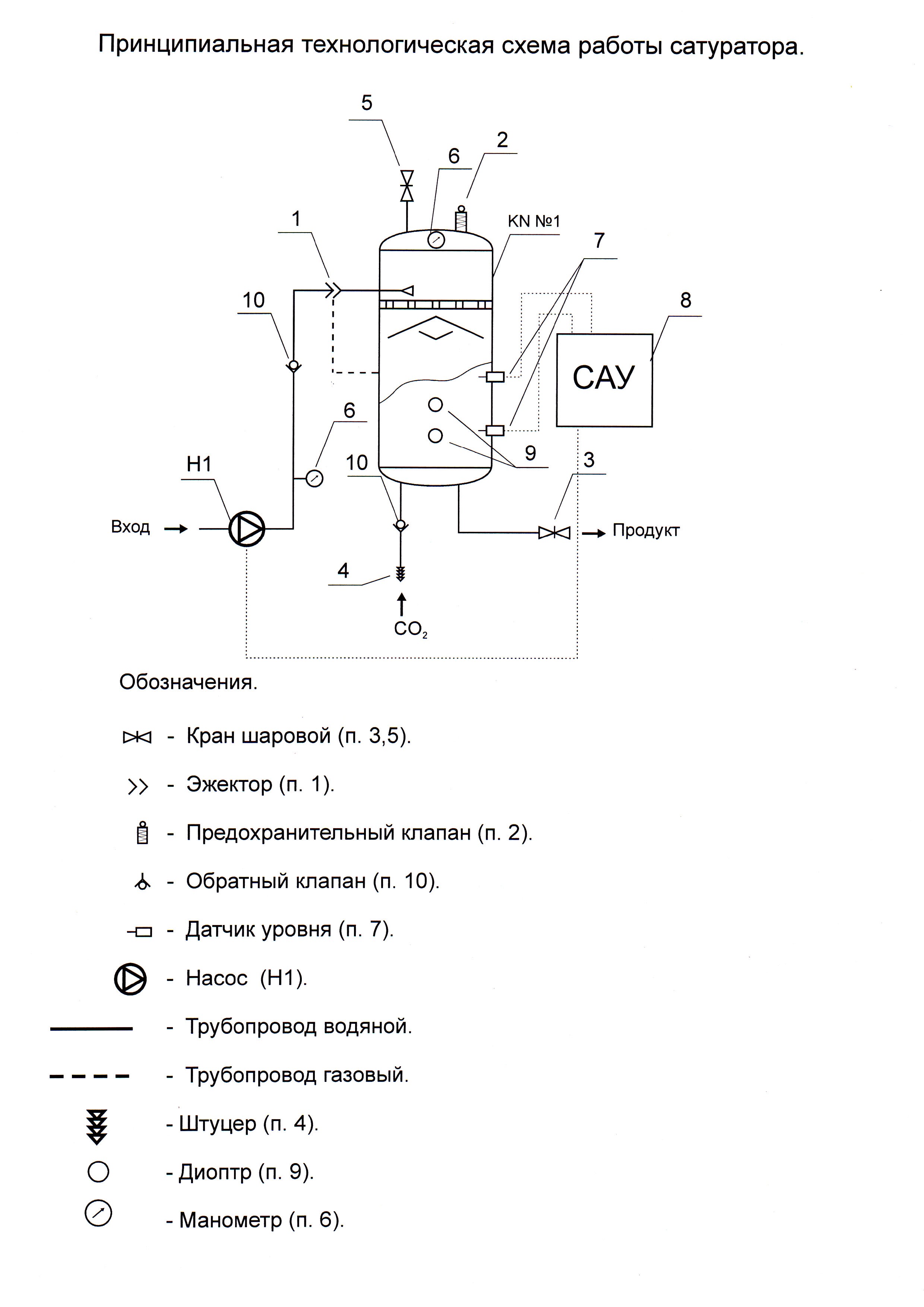

Краткое описание работы Сатуратора автоматической марки САМ
Охлажденная вода под давлением 2 - 2,5 Ат. подается на напорный насос.
Далее под давлением 6 - 8 Ат. насос перекачивает воду в колонну
насыщения. Проходя по трубопроводу через обратный клапан и струйный
эжектор, жидкость первично насыщается двуокисью углерода. Затем внутри
колонны вода донасыщается СО2 стекая по системе полусфер и тарелок.
Уровень жидкости контролируется датчиками уровня и системой автомати-
ческого управления. Стеклянные диоптры служат для визуального контроля
жидкости в колонне. Давление воды и газа контролируется с помощью
манометров.
