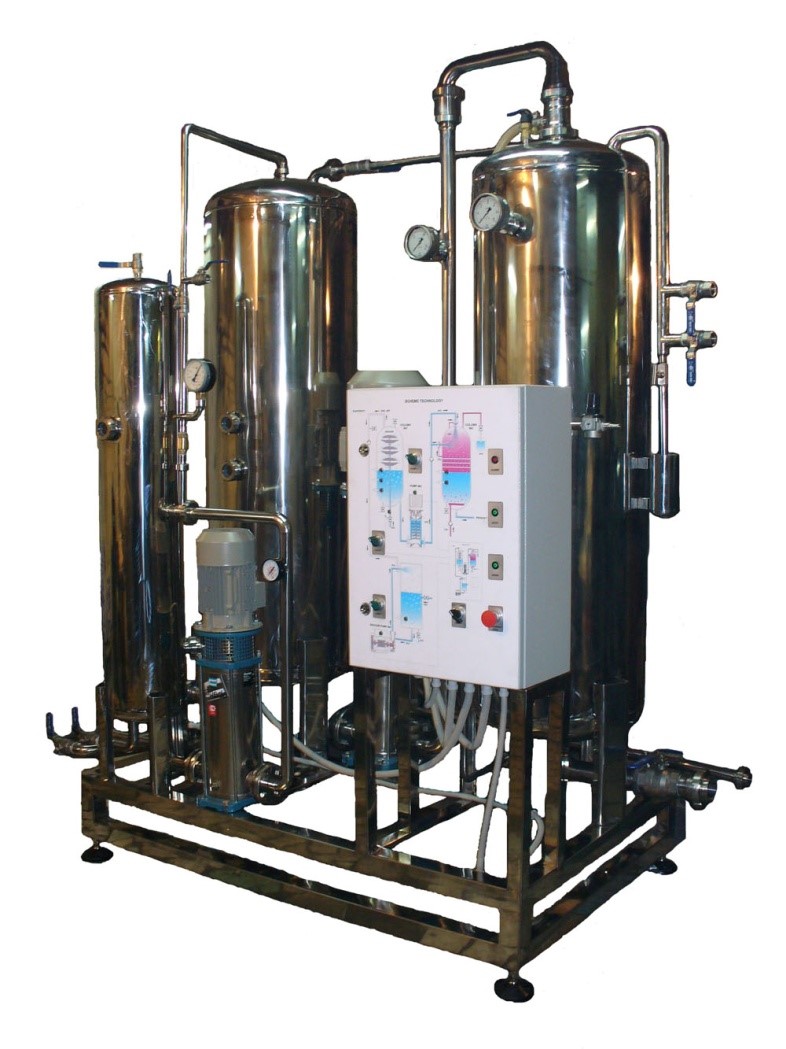

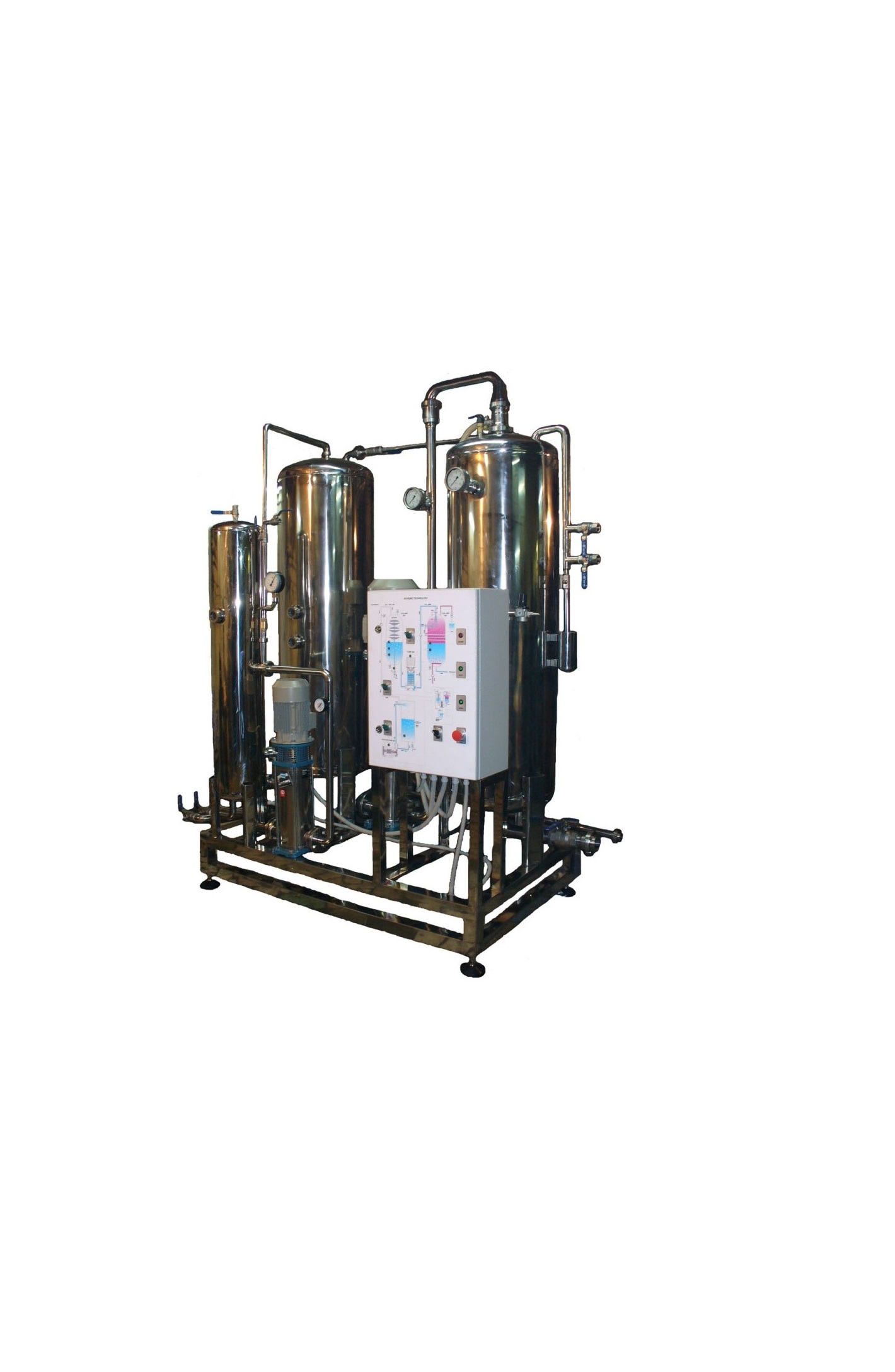

Сатуратор автоматический СА2К (OMRON) М (три колонны, с активной деаэрацией)

Артикул: Арт. 1012

Сатуратор автоматический СА2К (OMRON) М (три колонны, с активной деаэрацией)



Таблица технических характеристик и подсоединительных размеров.



Наименование (модель)

Производительность

Габариты (мм).

(длина/ширина/высота).

Масса

(кг).

Установленная потребляемая мощность (кВт).

Вход/выход продукта .

Муфт. соед.

Вход/выход  техни -ческой   воды .

СА2K - 3 000

(OMRON) М

Арт. 1012

1700/1000/2200

400

4

Вход- DN 32

Выход – DN 50

Вход- ½ ″

Выход –  ½ ″

СА2K - 7 000

(OMRON) М

Арт. 1013

1800/1000/2200

440

6

Вход- DN 40

Выход – DN 50

Вход- ½ ″

Выход –  ½ ″

СА2K - 10 000

(OMRON) М

Арт. 1014

1800/1000/2400

470

8

Вход- DN 50

Выход – DN 50

Вход- ½ ″

Выход –  ½ ″

СА2K - 12 000

(OMRON) М

Арт. 1015

2000/1250/2800

520

9

Вход- DN 50

Выход – DN 65

Вход- ½ ″

Выход –  ½ ″

СА2K - 15 000

(OMRON) М

Арт. 1016

2000/1250/2800

520

10

Вход- DN 50

Выход – DN 65

Вход- ½ ″

Выход –  ½ ″



Общие технические характеристики для всех моделей СА2К (OMRON) М

Напряжение питание (В)

380

ПодсоединениеСО(мм). Шту- цер под шланг  конический (нар. диаметр).

12

Давление напитка на входе, МПа

не менее 0,2

Газация напитка

от 0,3 до 0,8

Давление CO2, МПа

от 0,2 до 0,4

Давление напитка в напорной магистрали на струйную насадку, Ат

От 6 до 12

Разряжение в колонне деаэрации, МПа

не менее 0,07

                                                          Комплектация:

Напорный насос нерж. сталь (Италия).

Вакуумный насос нерж. сталь (Италия).

Вспомогательная колонна для создания вакуума (вертикальная) D 250 мм, H 1450 мм.

Пневмоуправляемый клапан прямого действия SMС (Япония, нерж. сталь).

Материал колонн –  нерж. сталь.

Поплавковые датчики уровня (Германия).

Все клапана, переходы, футорки и запорная арматура контактирующая с продуктом – нерж. сталь (Италия).

Сварочные швы выполнены в среде аргона с обдувом  с 2-х сторон.

Управление  «OMRON»  на основе контроллера (Япония). Коммутационная аппаратура «OMRON» и «SCHNEIDER ELECTRIC».

На электродвигатель напорного насоса установлена электронная система плавного пуска (Германия).

Патрубок для выхода напитка (быстро разборное муфтовое соединение под сварку Италия) см. таблицу.

Патрубок для входа напитка (быстро разборное муфтовое соединение под сварку Италия) см. таблицу.

Вход технической воды -  см. таблицу.

Выход технической воды  - см. таблицу.

Вход СО2 клапан низкого давления – штуцер под шланг внутренний D 12 мм.

Манометры с разделителями из нерж. стали  «WIKA/BD».

Вакуумметр с разделителем  из нерж. стали  «WIKA/BD».

Для визуального контроля уровней на колоннах установлены гаечные диоптры типа иллюминатор.

Рама изготовлена из профильной трубы 40х20х2;40´40´2 нерж. сталь (Италия).

Предусмотрена система промывки под СИП  - мойку, без включения сатуратора.

Колонна насыщения оснащена предохранительным клапаном 6 Ат. ¾ " (Италия).

Деаэратор оснащен регулировочным дросселем для коррекции уровня вакуума.

На панели управления нанесена мнемосхема с указанием всех уровней и сигнализацией (ВКЛ/ВЫКЛ) насосов и клапана.

Таблица габаритных размеров колонн

Производительность

До 2000л

До 3000л

До 7000л

До 10000

До 15000

Диаметр колонны

От Ф250

От Ф 300

От Ф 350

От Ф350

От  Ф 400

Высота обечайки

От H 1250

От H 1250

От H 1250

От H 1500

От H 1500

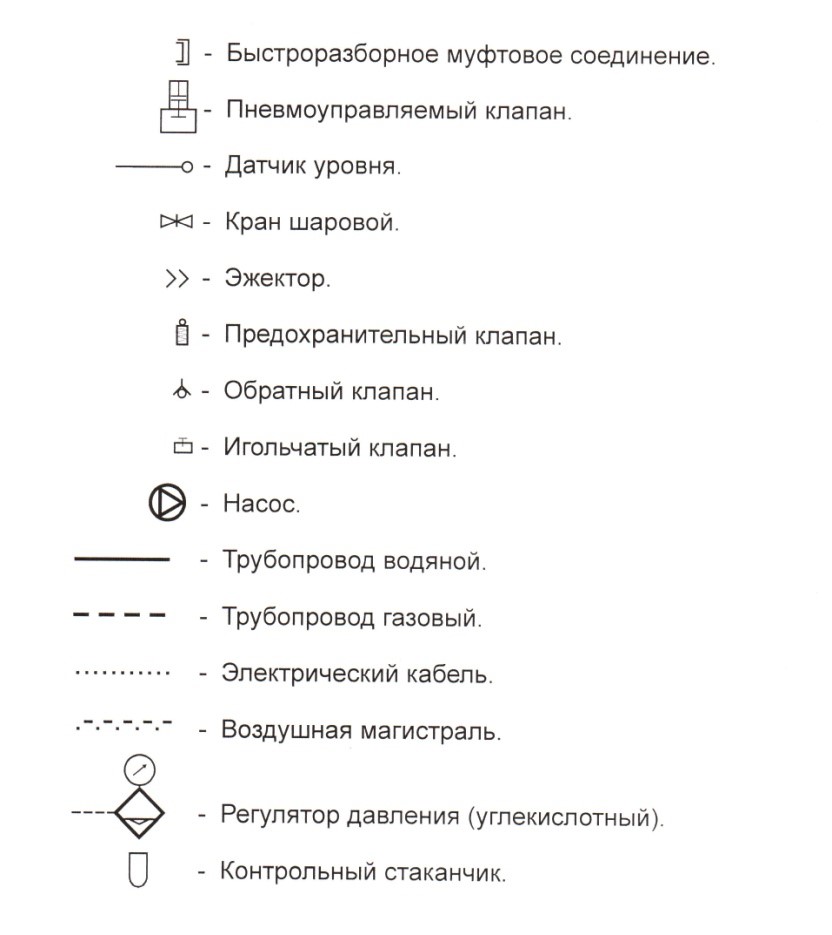

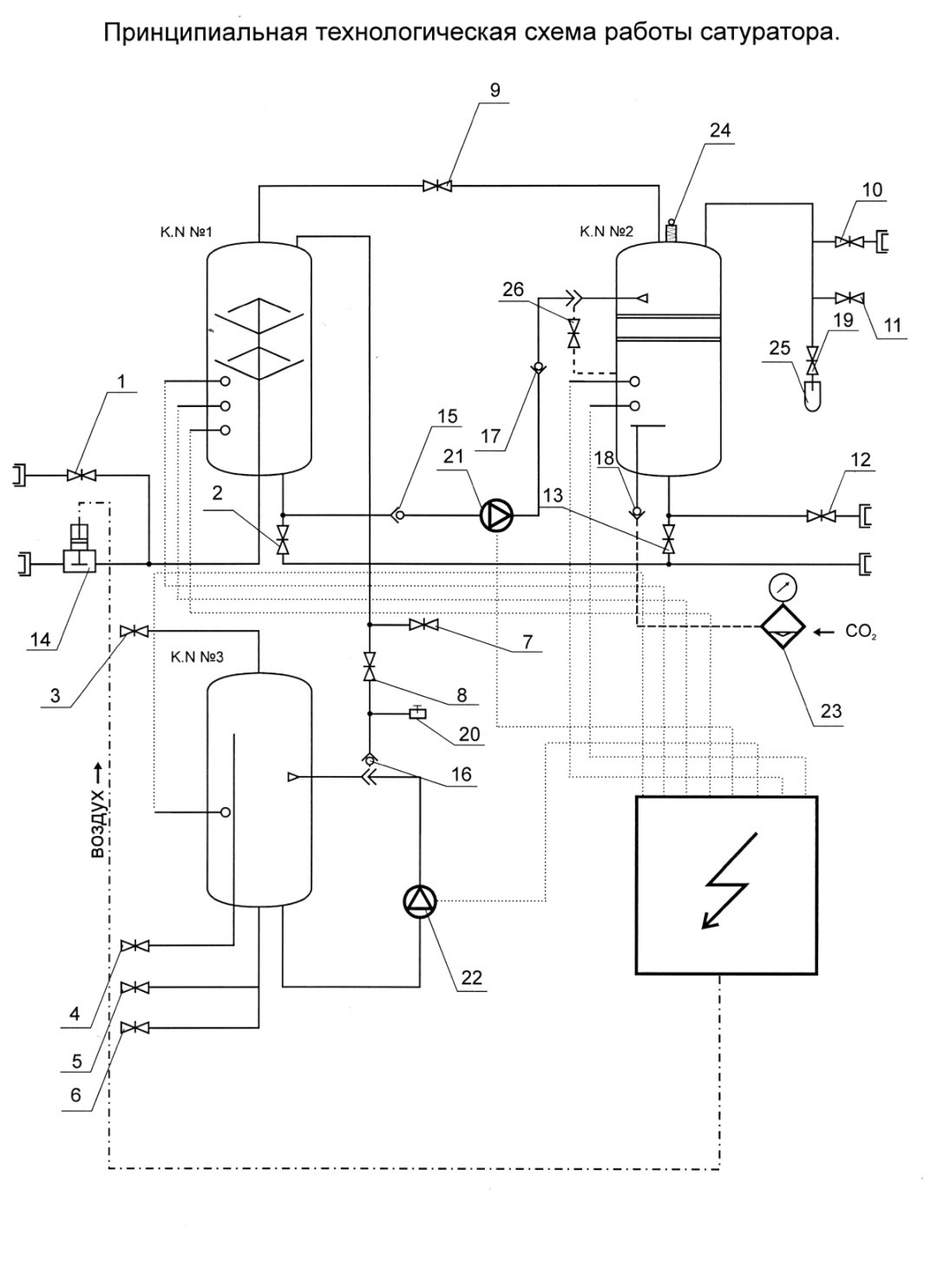

Краткое описание работы Сатуратора автоматической марки

СА2К (OMRON) М

Вода под давлением не менее 0,2 мПа, подается через пневмоуправляемый клапан в деаэрационную колонну №1, где стекая по тарелкам освобождается от растворенных в ней газов. Деаэрированная вода скапливается в нижней части колонны №1. Напорный насос №21, под высоким давлением, подает деаэрированную воду на струйные насадки (эжекторы), где вода насыщается СО2 в первый раз.

   Через струйные насадки вода попадает в колонну №2. Вода стекая вниз колонны, проходит через систему полусфер и тарелок, где насыщается СО2 второй раз. Газированная вода скапливается внизу колонны и СО2 подается в колонну с низу через распылитель, тем самым, проходя через толщу воды насыщает ее в 3й раз.

На сегодняшний день эта технологическая схема приготовления газированного напитка является самой передовой. Сатуратор СА2К позволяет получить максимальную газацию напитка, а главное - стабильность в работе.
