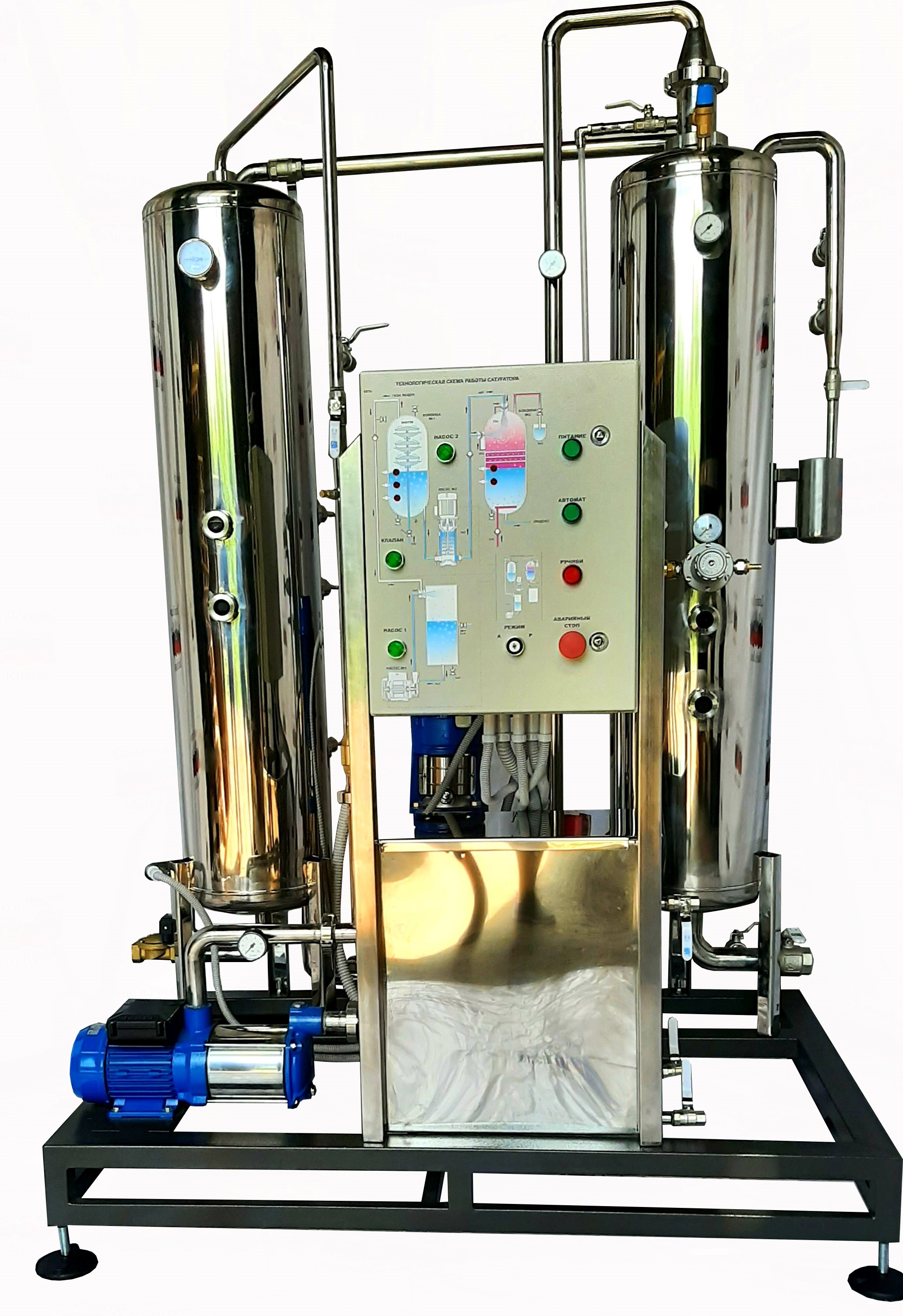

Сатуратор автоматический марки СА2К (две колонны, с активной деаэрацией)

Артикул: Арт. 109



Сатуратор автоматический марки СА2К

 (две колонны, с активной деаэрацией).

Таблица технических характеристик и подсоединительных размеров



Наименование (модель)

Производительность

Габариты (мм).

(длина/ширина/высота).

Масса

(кг).

Установленная потребляемая мощность (кВт).

Вход/выход продукта .

Внутр. резьба

Вход/выход  техни -ческой   воды .

СА2K - 3 000

Арт. 109

1500/900/2200

280

4

Вход-  1″

Выход – 1 ½ ″

Вход- ½ ″

Выход –  ½ ″

СА2K - 7 000

Арт. 1010

1700/900/2200

320

6

Вход- 1¼ ″

Выход – 1 ½ ″

Вход- ½ ″

Выход –  ½ ″

СА2K - 10 000

Арт. 1011

1700/900/2200

360

8

Вход- 1½ ″

Выход – 1 ½ ″

Вход- ½ ″

Выход –  ½ ″

Общие технические характеристики для всех моделей СА2К

Напряжение питание (В)

380

Давление напитка на входе, МПа

не менее 0,2

Насыщение СО2 в продукте (массовая доля в %)

от 0,3 до 0,8

Рабочие давление CO2, МПа

от 0,2 до 0,4

Давление напитка в напорной магистрали на струйную насадку, Ат

От 9 до 15

Разряжение в колонне деаэрации, МПа

не менее 0,07



Комплектация:

Напорный насос нерж. сталь (Италия).

Вакуумный насос нерж. сталь (Италия).

Вспомогательная колонна для создания вакуума (в виде параллелепипеда).

Электромагнитный клапан (Италия). Проточная часть – латунь.

Материал колонн –нерж. сталь.

Все колонны оснащены поплавковыми датчиками уровня (Германия).

Сварочные швы выполнены в среде аргона.

Управление на основе программируемого реле.

Патрубок для выхода напитка см. таблицу.

Патрубок для входа напитка см. таблицу.

Вход технической воды см. таблицу.

Выход технической воды см. таблицу.

Вход СО2 редукционный клапан низкого давления – внутр. резьба 3/8

Вакуумметр  (Россия).

Манометры импортного производства без разделителей.

Для визуального контроля уровней на колоннах установлены гаечные диоптры типа иллюминатор.

Запорная арматура - латунь с покрытием.

Рама изготовлена из профильной трубы Ст.3 порошковая окраска

Предусмотрена система промывки под СИП  - мойку, без включения сатуратора.

Колонна насыщения оснащена предохранительным клапаном 6 Ат ½ "  (Италия).

Деаэратор оснащен регулировочным дросселем для коррекции уровня вакуума.

На панели управления нанесена мнемосхема с указанием всех уровней и сигнализа- цией ВКЛ/ВЫКЛ насосов и клапана.

Таблица габаритных размеров колонн

Производительность

До 2000л

До 3000л

До 7000л

До 10000

До 15000

Диаметр колонны

От Ф250

От Ф 300

От Ф 350

От Ф350

От  Ф 400

Высота обечайки

От H 1250

От H 1250

От H 1250

От H 1500

От H 1500



Дополнительное оборудование или изменение конструкции

Внимание!!! Если оборудование указанное в данной таблице противоречит указанному в основном предложении, правильным считать указанное в данной таблице.









Краткое описание работы Сатуратора автоматической марки СА2К



   Вода под давлением не менее 0,2 мПа, подается через электромагнитный клапан в деаэрационную колонну №1, где стекая по тарелкам освобождается от растворенных в ней газов. Деаэрированная вода скапливается в нижней части колонны №1. Напорный насос №21, под высоким давлением, подает деаэрированную воду на струйные насадки (эжекторы), где вода насыщается СО2 в первый раз.

   Через струйные насадки вода попадает в колонну №2. Вода стекая вниз колонны, проходит через систему полусфер и тарелок, где насыщается СО2 второй раз. Газированная вода скапливается внизу колонны и СО2 подается в колонну с низу через распылитель, тем самым, проходя через толщу воды насыщает ее в 3й раз.

На сегодняшний день эта технологическая схема приготовления газированного напитка является самой передовой. Сатуратор СА2К позволяет получить

максимальную газацию напитка, а главное - стабильность в работе.

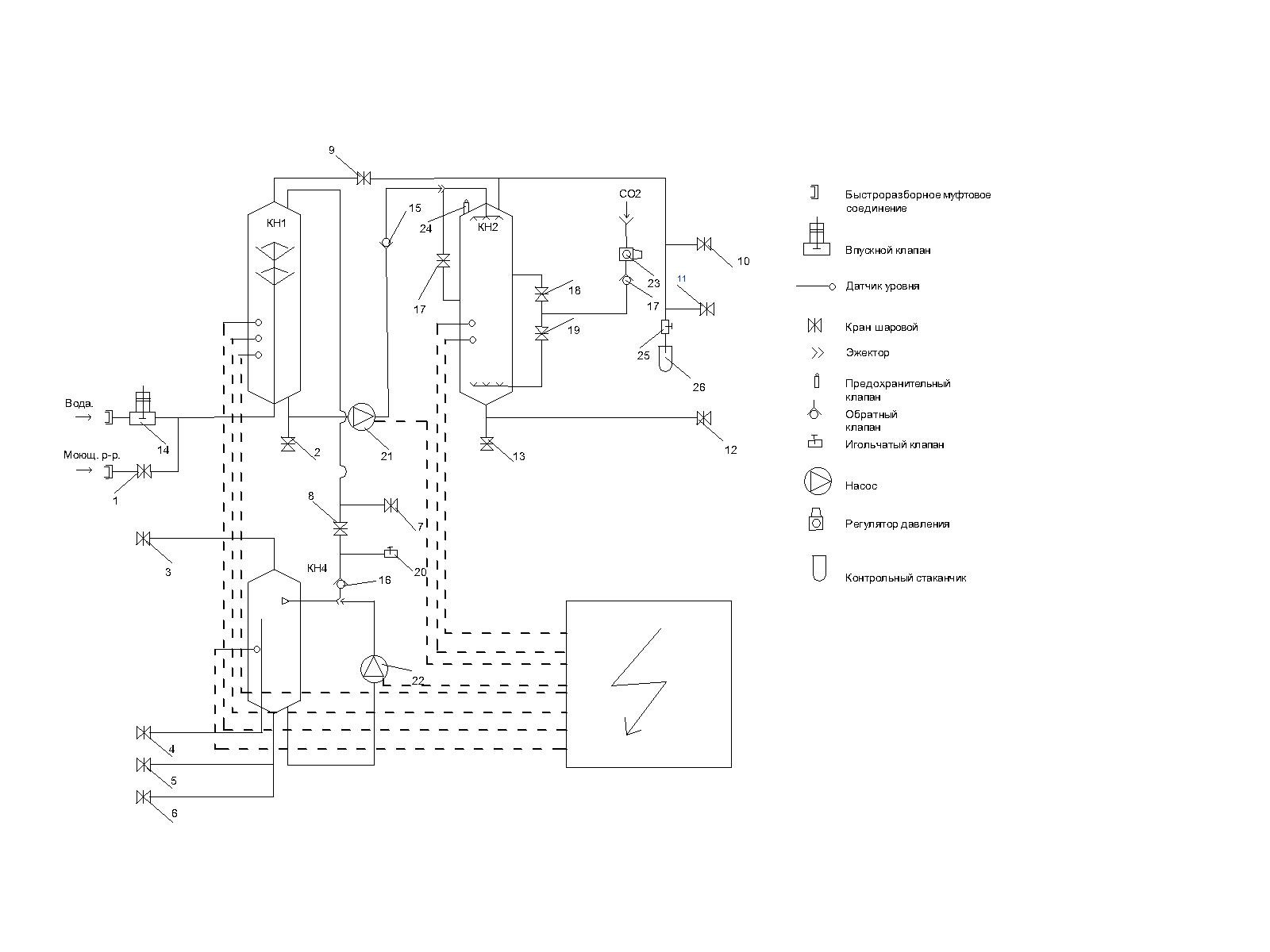

Технологическая схема.
