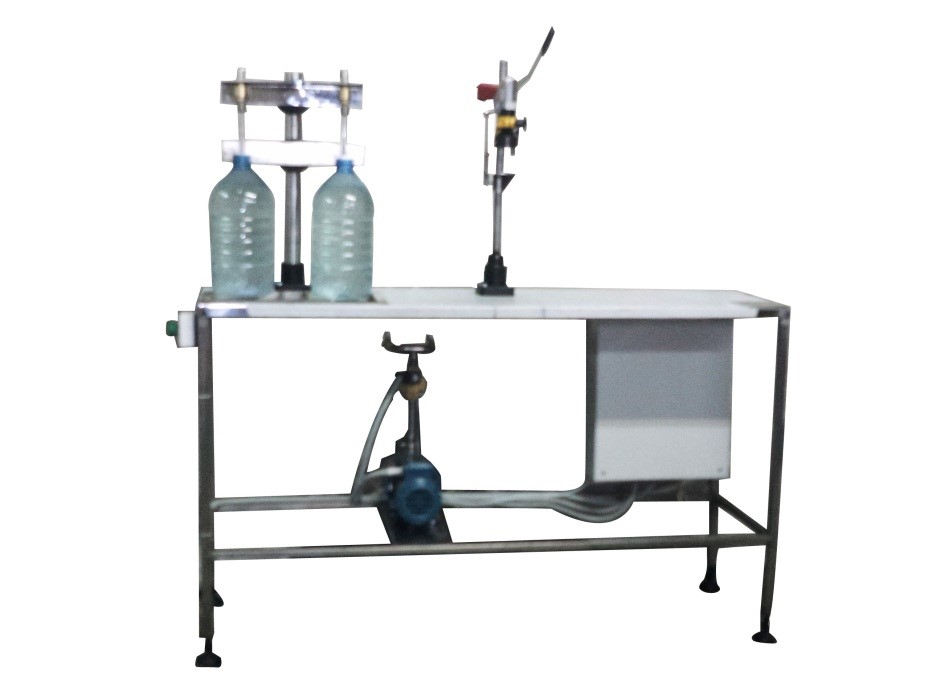

Аппарат разлива спокойных жидкостей РПС-5 (полуавтомат) с контролем уровня налива, без опускания и герметизации наливных головок 2х и 4х головочный

Аппарат разлива спокойных жидкостей РПС 5 (полуавтомат) с контролем уровня налива, без опускания и герметизации наливных головок 2х и 4х головочный

Таблица технических характеристик и подсоединительных размеров



Наименование (модель)

Производительность



Бут./час

Габариты (мм).

(длина/ширина/высота)

Масса

(кг).

Объем наливаемой тары (ПЭТ)

Вход продукта,

Внутр. резьб.



РПС-5

2х головочный

(без опускания и герметизации)Арт. 204



0,5 л.- до 500



1,5 л.- до 400



5 л.- до 250

2х-1500/500/1500





142

0,33л.-6л.

1 ¼ ″

РПС-5

4х головочный

 (без опускания и герметизации)

Арт. 205



0,5 л.- до

700

1,5 л.- до

600

5 л.- до

450

4х-1900/500/1900

150

0,33л.-6л.

1 ¼ ″

Общие технические характеристики для всех моделей

Установленная потребляемая мощность (кВт).

До 1

Расход сжатого воздуха: лит/мин

50/150

Сжатый воздух   - давление. кг/см2

4-6

Напряжение питания: В

380

Назначение:

Для налива пищевых мало и средне вязких,  слабо пенящихся жидкостей, таких как негазированная вода, соки, масло и др. ..;

Непищевых: тосол, тормозная жидкость, незамерзайка и др.;



Контроль разлива осуществляется по уровню.



Комплектация:

1. Сварной металлический каркас с верхней платформой нерж. сталь.................1 шт.

2. Головка наливная (в зависимости от комплектации) .................……………… 2 или 4 шт.

3. Электронасос .............................................................................................……….1 шт.

4. Пневмоэлектрощит ...............................................................................………..... 1 шт.

5. Электромагнитный клапан ....................................................................………... 1 шт.

6. Пневмоукупор .........................................................................................………... 1 шт.

7. Руководство по эксплуатации ................................................................………... 1 шт.

8. Комплект запорной арматуры и трубопроводов ................................………..... 1 к-т.

9. Каплесборник .........................................................................................……….... 1 шт.

10. Комплект переоснастки для различного типа тары ............................……....... –.

12. Промежуточный бак нерж. сталь…………………………………………….….. –.



Внимание !!! В базовый комплект поставки входят разливочные и укупорочные головки для одного вида горловины бутылки (от 0,33л. до 6л. ПЭТ) имеющие вертикальное расположение горловины.

По умолчанию изготавливается под стандартную бутылку (5литров).

Каждый последующий комплект (под другую горловину) заказывается отдельно.

Все детали, соприкасающиеся с продуктом, выполнены из материалов допущенных к применению в пищевой промышленности.

Краткое описание работы РПС-5 ПЭТ



1. Вставьте бутылки в упоры наливочных головок.

2. Нажмите кнопку «ПУСК».

3. Выньте наполненную тару и установите ее рядом с пневмоукупором.

4. Вставьте следующие пустые бутылки в упоры наливочных головок.

5. Нажмите кнопку «ПУСК».

Пока происходит наполнение ‪ последующих бутылок, укупорьте ранее налитые. Для этого необходимо вручную надеть пробку на горловину бутылки, вставить ее в упор и опустить пробковерт с помощью специальной ручки. Усилие зажима пробки регулируется при помощи редуктора расположенного в пневмоэлектрощите.

6. Повторите эти операции.

7. Столешница имеет место для наклейки этикеток на наполненную тару.
