Аппарат разлива спокойных газ. напитков XRB-16 (Польша)
Аппарат разлива спокойных газ. напитков XRB-16 (Польша)
Таблица технических характеристик и подсоединительных размеров
|
Наимено вание (модель) |
Производи тельность
Бут./час |
Габариты (мм). (длина/ширина/высота) |
Масса (кг). |
Объем наливаемой тары |
Напряжение питания, В/Гц |
Установочная мощность, кВт |
Обслужи вающий персонал |
|
XRB-16 Арт. 2013
|
0,33 л.- до 800 0,5 л.- до 700 1 л.- до 700 1,5л.- до500 |
1000/ 1000/ 2000
|
248 |
0,25л.-1,5л. |
380/50 |
0,37 |
1 человек |
Назначение:

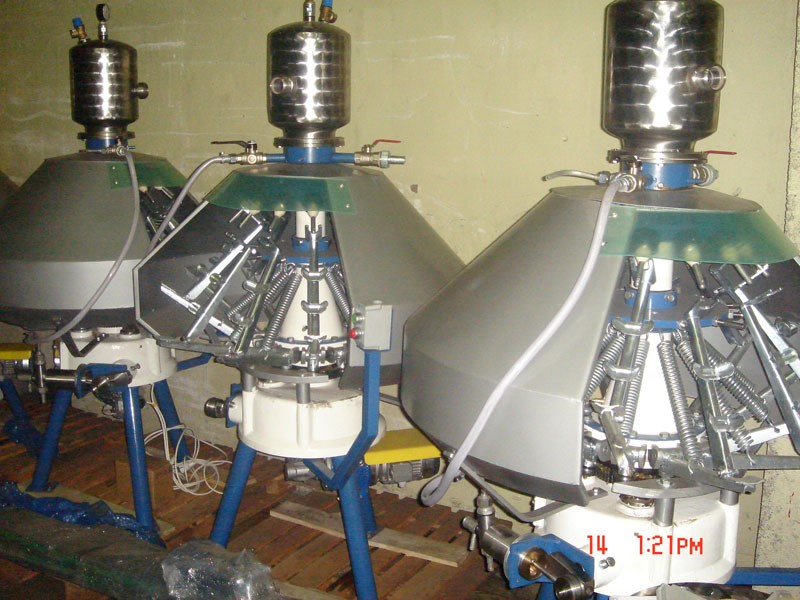

Полуавтомат разлива XRB-16 предназначен для автоматического наполнения стеклянных и ПЭТ-бутылок вместимостью 250-1500 мл газированными напитками. XRB-16 представляет собой машину разлива карусельного типа с накопительным бачком в верхней части конструкции, с купажным насосом-дозатором поршневого типа. Количество наливающих патрубков равно 12. Бутылки устанавливаются и снимаются вручную.
Внимание!!! Для розлива в стеклянные бутылки требуется модернизация XRB-16. Модернизация производится на нашем производстве за отдельную доплату+5%.
Принцип работы и технические требования

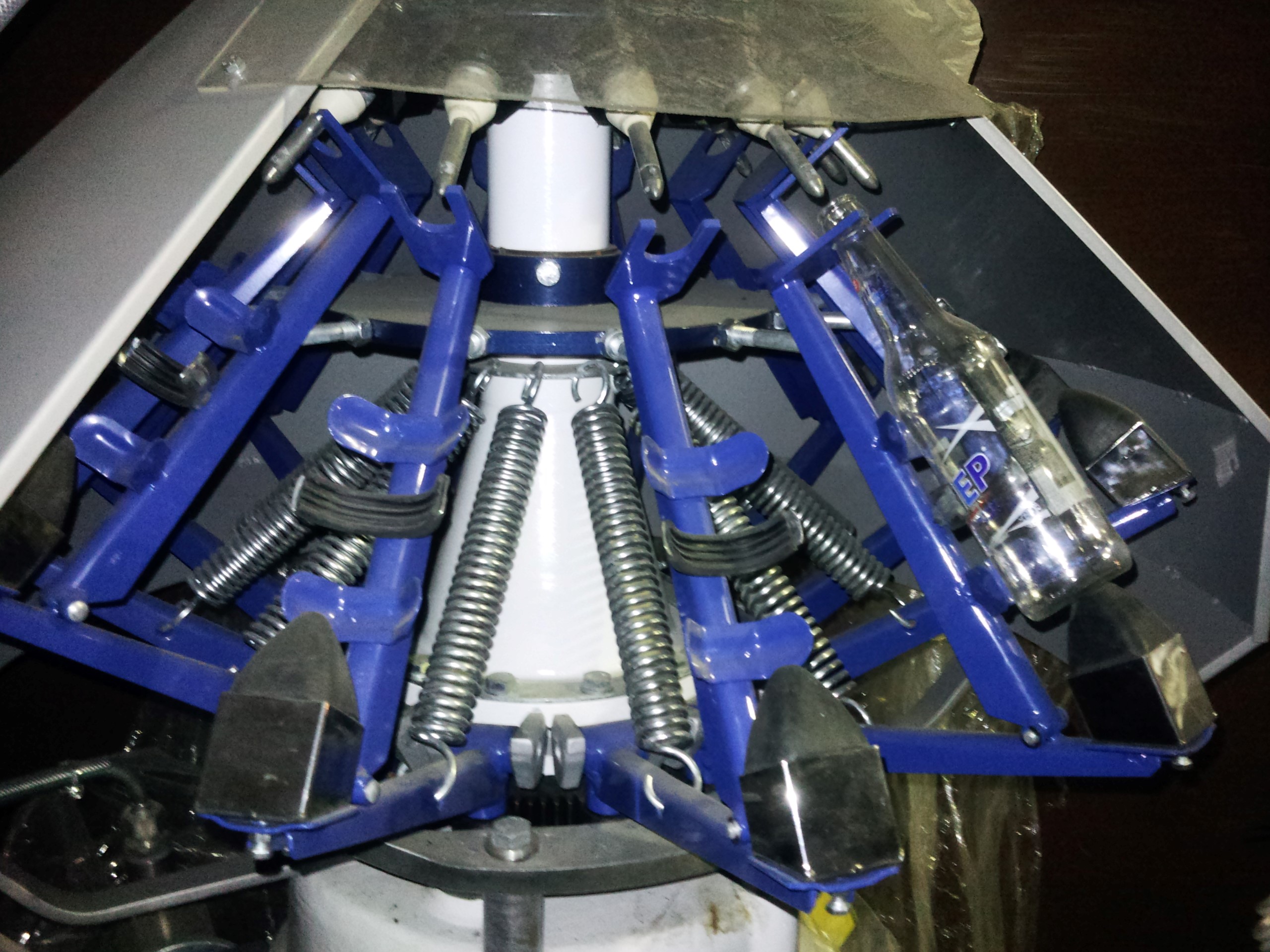

Полуавтомат розлива XRB-16 является полуавтоматической установкой. Обслуживающий персонал вручную вкладывает пустые и сни- мает полные бутылки. Наполнение бутылок сиропом и жидкостью про- исходит автоматически. Установленную бутылку лапа захватывает за горловину и прижимает к клапану, открывая его. Бутылка наполнятся водой. При выходе лапа за счет копира отпускает горловину от клапана. Выходит наполненная бутылка, которую должен снять оператор.
Технологические требования.
Для правильной работы полуавтомата розлива, наполнения и до- зирования надо обеспечить ниже указанные технологические условия:
- температура насыщенной воды или пива должна быть не больше, чем 12°Ц (чем ниже температура жидкости, тем лучший разлив).
- температура сиропа должна быть ниже температуры воды около 4°Ц.
- сироп должен быть фильтрованным.
- Применяемый сироп не должен вызывать внезапного выделения СО2 из воды.
- температура бутылок приготовленных для наполнения не должна превышать 200 С (относится к стеклянным бутылкам).
- Полуавтомат розлива должен быть всегда чистым, уплотнения в линии должны быть плотные, каналы подачи жидкости и воздуха должны быть проходимы.
давление жидкости на входе в резервуар должно быть сохранено на одинаковом уровне макс. 0,35 мПа.
